一、結構說明

1、水平中開雙吸消防泵的吸入和吐出管均在水泵軸心線的下方，呈水平方向，與軸線呈垂直位置。泵蓋用螺栓與定位銷固定在泵體上，無需拆卸管路及原動機就可以檢修泵的轉子部件。

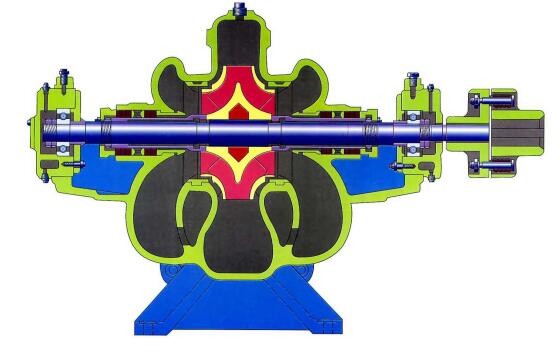

2、泵的主要零件有泵體、泵蓋、葉輪、軸、雙吸密封環、軸套和軸承體等。如下圖：

3、泵體與泵蓋為鑄鐵制成，共同構成葉輪的工作室，泵體進、出口法蘭盤上有安裝壓力計和真空計的管螺孔，管徑最低處有放水的管螺孔。

4、葉輪為雙側進水。其形狀是對稱的，出廠時經靜平衡試驗。

5、軸承：本系列泵的結構分甲、乙兩種形式，甲式的采用滾動軸承，用黃油潤滑（結構如圖）；乙式采用滑動軸承，用稀油潤滑。靠近聯軸器一端的通稱軸承甲部件，另一端稱軸承乙部件。由于葉輪是對稱的，其本身就平稀了軸向力，由于制造誤差等產生的殘余軸向力由軸承乙部件中的單列向心軸承平衡。

甲式結構的軸承體部件是籍軸承體壓蓋固定在泵體上，由于該壓蓋是裝配后與泵體同時鏜孔，不具備互換性，所以壓蓋損壞后不能互換。

二、概述

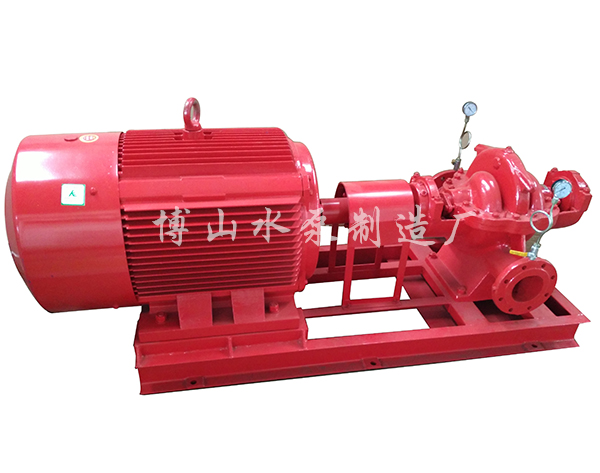

1、 XBD-Sh系列電動機消防泵組（水平中開雙吸消防泵組）為臥式單級雙吸消防泵，是我廠原有消防泵基礎上根據最新消防標準GB 6245-2006改型設計的消防泵組，該泵系單級、雙吸、泵殼中開式離心式消防泵，主要用于工業和城市消防給水。

2、該產品具有使用性強、振動小、噪聲低、密封可靠、效率高、使用壽命長、性能參數范圍廣的特點，特別是對于流量大于100L/s的消防泵，運行更穩定、可靠。本系列泵最高工作壓力1.6MPa，泵體靜壓試驗為2.4MPa，如果泵系統壓力超過1.6MPa，請在訂貨時說明。

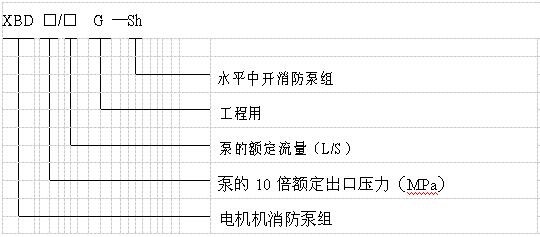

3、泵的型號意義如：
